TCP/IP嵌入式

以太网嵌入式门禁控制器是TCP/IP网络门禁系列中的一种，是目前国内最小的嵌入式以太网门禁控制器。

彩页下载	接线图下载	硬件说明
彩页	接线图	硬件说明

使用标准的工业TCP/IP网络通讯，在一个管理系统中设备台数可以不受限制；内置一个IC或ID读卡线圈，可外接一个Wiegand读卡器，实现进出刷卡；控制器内置Web管理平台，可直接对控制器进行设置管理；主要应用于安装位置小的地方，嵌入安装到楼宇对讲设备中，实现小区门禁功能。该门禁控制器装上外壳，可做为网络门禁一体机单独使用，或与其他各种联网系列门禁混合安装使用。

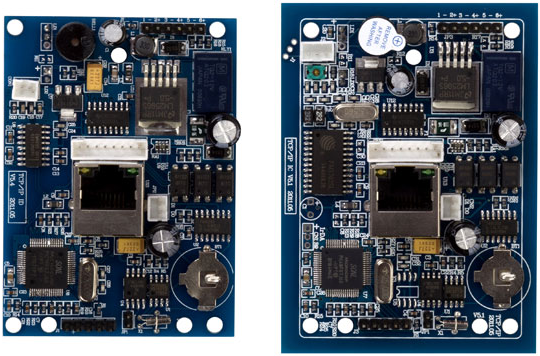

产品外观

性能特性

• 直接集成10M TCP/IP通讯，具有优异的传输性能
• 大容量Flash存储器，保存数据断电10年不丢失
• 硬件自带Web服务器，可以不安装软件实现管理和实时临控
• 全部芯片采用进口全新原装，满足工业级要求，更广泛的工作环境
• 日本松下高品质继电器，更高开关寿命
• 支持选择读取扇区内卡号，Web上自由设置扇区和密码(仅IC)
• 支持外接读卡器，实现进出刷卡，兼容韦根26/34的读卡器、指纹机等
• 每个门的开门时间多达 16 组，每组可选择不同的鉴别方式
• 多种鉴别方式：卡、密码、卡+密码、双卡、自由通行、定时开关门、定时报警
• 支持远程操作开关门、锁门；支持跨区域防潜返、
• 支持多个事件的报警输出，如无效卡、无效时间、门报警、门开超时
• 数据主动发送，传输不受控制器数量限制
• 支持单独设置每张卡的有效期；可更换多种尺寸的感应线圈
• 所有门禁设备支持混合安装
• 配合软件支持考勤、实时在线巡更功能；支持多用户多机实时管理监控
• 装网络摄像头，配合多功能电子地图，可实现网络实时监控和视频抓拍

性能参数

• 容量： 30000张
• 记录存量： 60000条
• 报警容量： 60000条
• 通讯方式： TCP/IP
• 通讯距离： 软件管理不受距离限制
• 读 卡 器： wiegand（韦根）协议
• 读卡距离： 3 – 7 cm
• 开门方式： 单卡、密码、卡+密码、双卡、软件远程、自由通行、按钮、定时

标准接口

• 读 卡 器： 1个
• 感应线圈： 1个
• 火警输入： 1个
• 出门按钮： 1个
• 门磁输入： 1个
• 电锁输出： 1个
• TCP/IP通讯： 1个

基本参数

• 主板尺寸： 78×84×25mm
• 主板颜色： 深蓝
• 线圈尺寸
  • ID： 47×47×4mm 75×41×4mm 85×65×4mm
  • IC： 56×55×5mm 50×40×5mm 84×61×3mm
• 主板重量： 约80克
• 外壳尺寸： 115×75×22mm
• 外壳颜色： 黑色
• 外壳重量： 约50克
• 工作温度： <60℃
• 环境湿度： 10% ~ 95% R.H
• 工作电压： DC 12V
• 工作电流： < 150mA
• 额定功率： ≤5W
• 断电保护： 10 年

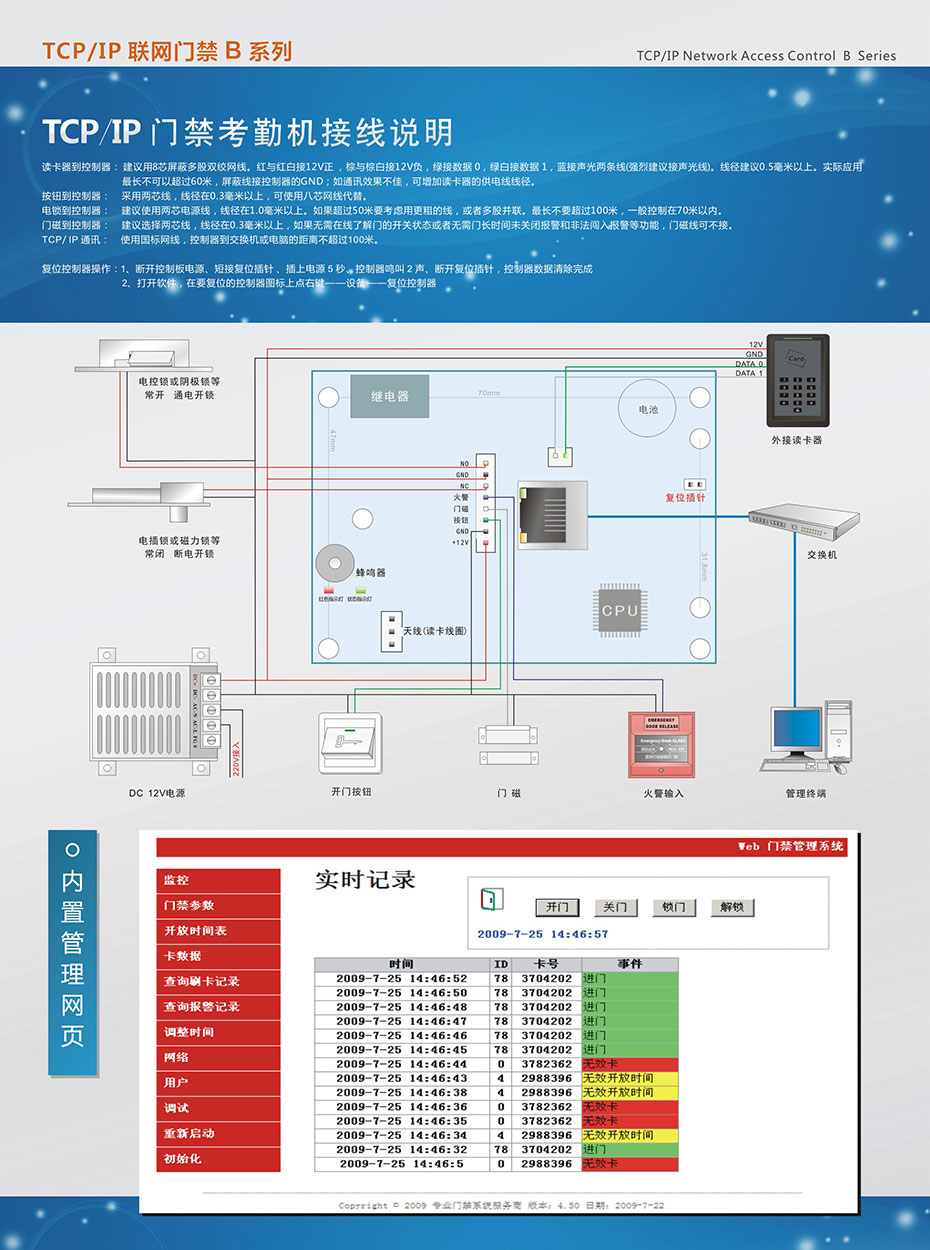

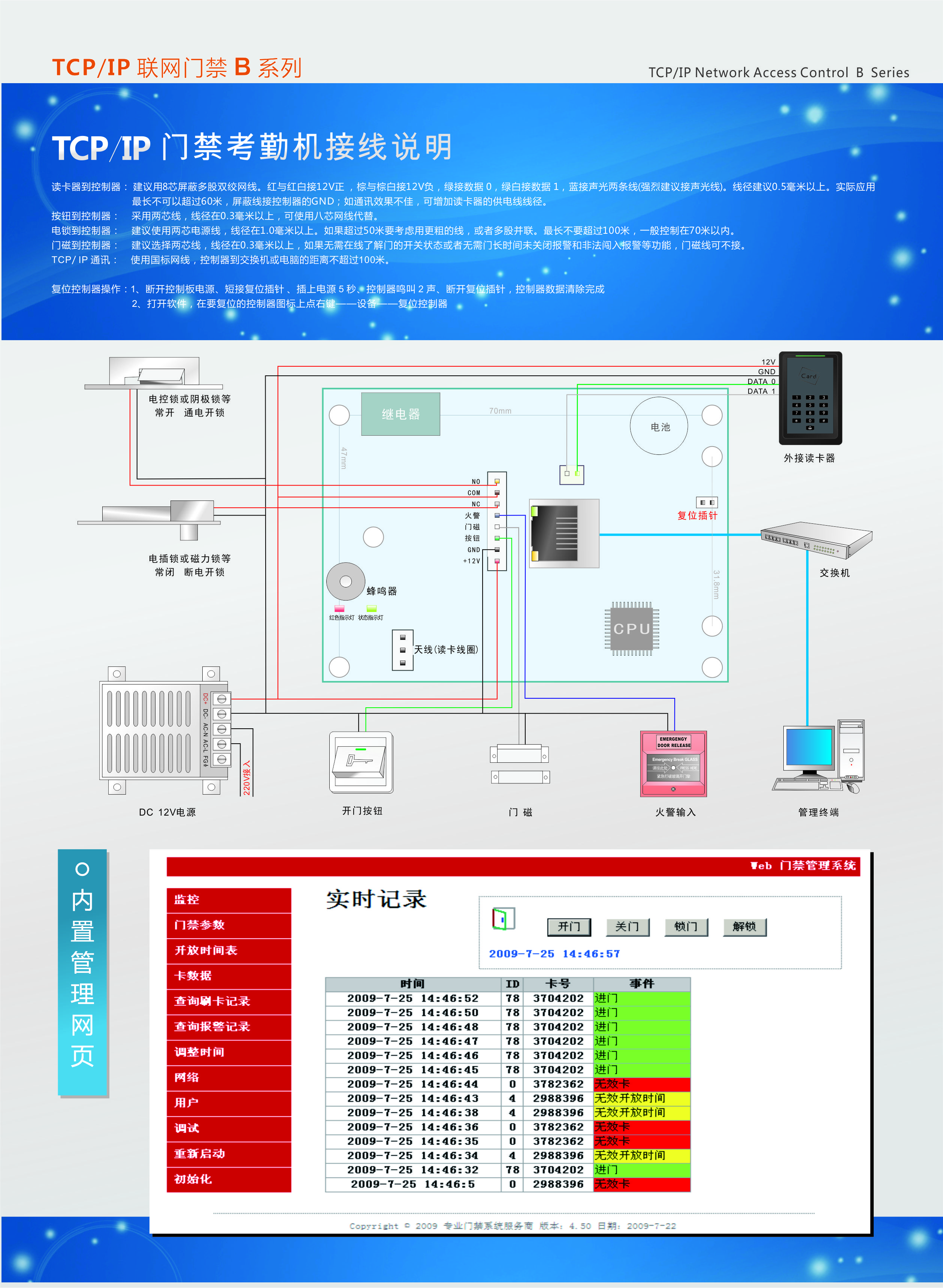

接线图
