# 云+智能存储柜控制器

云+智能存储柜控制器

彩页下载 接线图下载 硬件说明
云柜控制器彩页 云柜控制器接线图 测试手册
硬件说明

# 产品外观

云+智能存储柜控制器外观

产品外观

通过扩展板支持最多256个开关和256个开关输入。

# 在线工作原理

在门禁控制器上刷卡(密码、身份证、二维码)后,实时传输到云端服务器,服务器处理接收到的数据,向控制器做出应答,控制器根据应答做出对应的反应,比如开启。同时可以语音播报和LCD屏幕显示。

也可以实现由手机扫码二维码,通过云端发指令给控制器开启。

要求设备和服务器之间保持网络通信,可选TCP、Http协议。

# 脱机工作原理

在门禁控制器上刷卡,控制器直接判断是否属于注册信息(卡、密码、身份证、二维码),由控制器直接判断是否开箱。可选TCP、Http协议。

四种验证模式

  • 在线验证优先:刷卡后,如果是在线的情况下,则发给服务器验证,不保存记录;如果不在线,则控制器比对自身的数据验证,且保存记录。
  • 脱机验证优先:刷卡后,先判断控制器是否存在该卡,如果存在就继续判断权限,且保存记录;如果不存在该卡,则发给服务器验证。
  • 仅在线验证: 刷卡后,发给服务器验证,不保存记录。
  • 仅脱机验证: 刷卡后,只判断自身是否有存在该卡,不发给服务器;但保存刷卡记录。

# 高级功能

支持控制器端直接发起拉指令数据,使通讯过程更简单。 控制器通过心跳向服务器拉取需要执行的指令,这样服务器只需要准备好指令数据,不需要自己主动发送指令到控制器,而减少通讯开发和运行的复杂程度。本功能支持Http和TCP协议。

# 特性

  • 支持最多11组扩展板,每个扩展板24个输出,合计256个输出,和256个输入。
  • 支持1个WG读卡器接口,支持WG2、WG34等协议,通过web可配置。
  • 1组485接口,。
  • 24路开关干接点输入,24个继电器控制输出,1组报警输入,1个报警继电器。
  • 1路232串口DB9接口输入,如二维码、身份证采集仪。
  • 支持二代身份证采集仪,可以采集身份证信息,包括照片。
  • 485支持语音模块,实时现场播报合成语音,如“欢迎光临,李经理!”,由服务器软件控制。
  • 485支持485类型的读头,包括带显示屏的485读头。
  • 支持LCD屏幕显示,实现现场屏幕显示。
  • 支持TCP/IP、Http协议。
  • 可选支持WIFI或者GPRS物联网通讯。
  • Http协议支持域名和IP地址服务器,支持自定义URL路径,适合云端应用开发。
  • Http 支持Post和Get 方式提交数据,2种方式任选,同时支持长连接方式。
  • 支持AES128加密,自定义秘钥,数据更安全。
  • 支持控制器端直接发起拉指令数据,使通讯过程更简单。
  • 提供SDK开发包,以及Demo代码。
  • 对接最快30分钟即可完成。

通过服务器系统可以完成各种定时动作、联动控制、输出操作、状态监测。

# 应用场景

  • 机房 数据中心
  • 配电柜系统智能管理
  • 存储柜、保险保管箱、快递柜系统
  • 学校学生柜、医院存储柜、档案室、博物馆、殡仪馆等
  • 楼层电源、门窗、灯具监控
  • 流水线智能改造
  • 农业和厂区智能改造
  • 各种节能改造系统

# 参数

电源 12VDC
接口 1个RJ45 1个232端口 DB9针 1个485接口*
输入 24组开关量输入 1个报警
门禁请求 1个刷卡密码、1个(二维码、身份证)
输出 24个锁控制 1个报警
读头 1个WG接口
485 Poris 485读头 LCD485读头 LCD显示屏 语音输出,最多11个扩展板,每个扩展板24组输出和24组输入。
电源输出 1个USB供电口(5VDC),1组5V直流电源
支持协议 HTTP TCP
PCB尺寸 100.5mm*210mm
卡容量 55000
刷卡记录 16000
报警记录 10000

# 接线图

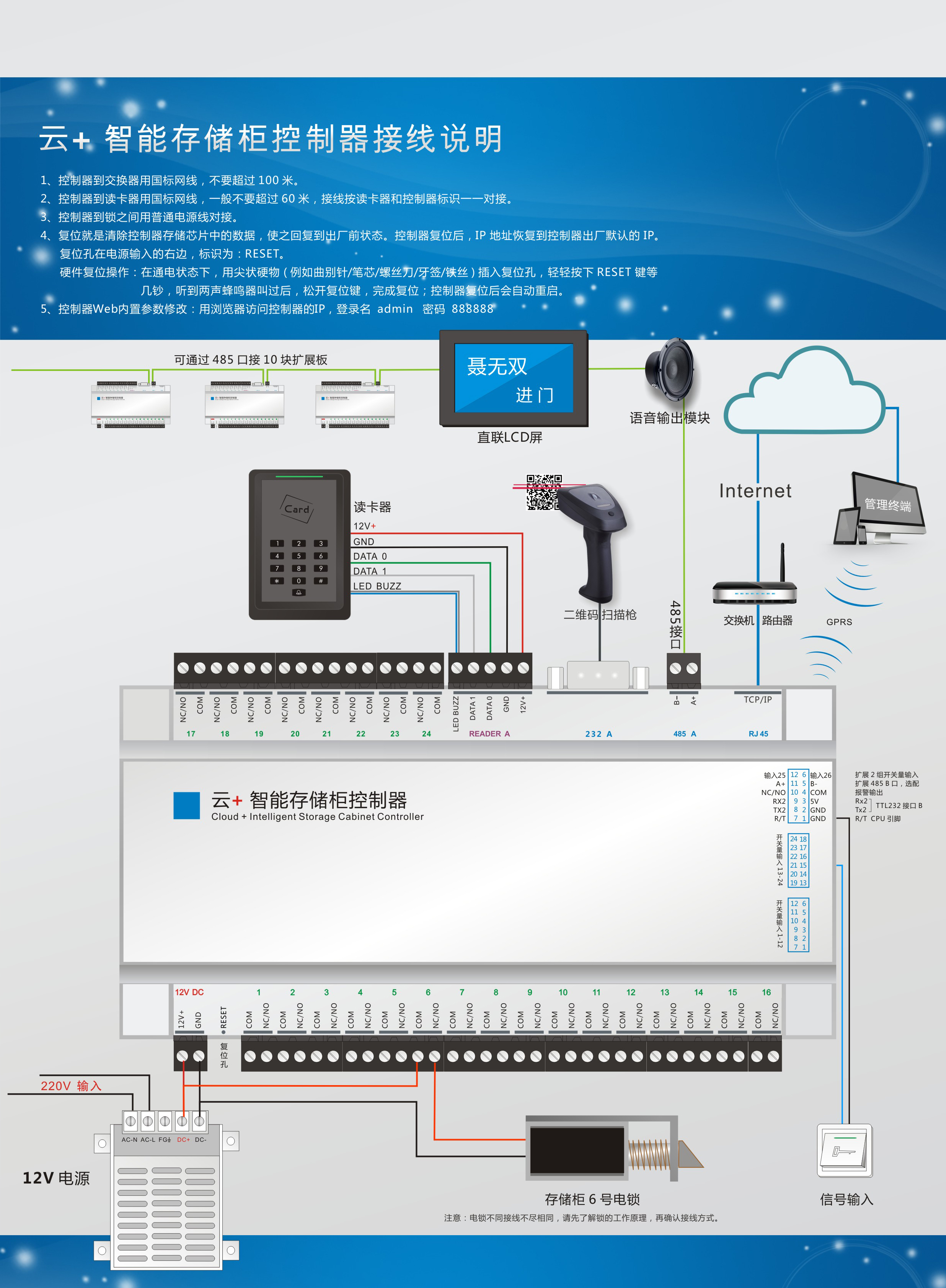

云+智能存储柜控制器接线图。
