IC不联网电梯板

IC卡不联网授权管理智能电梯楼层控制器，不需要联网安装，通过管理软件和写卡器，将楼层控。制权限写入 Ic卡中，实现刷卡选层或刷卡直达的功能。

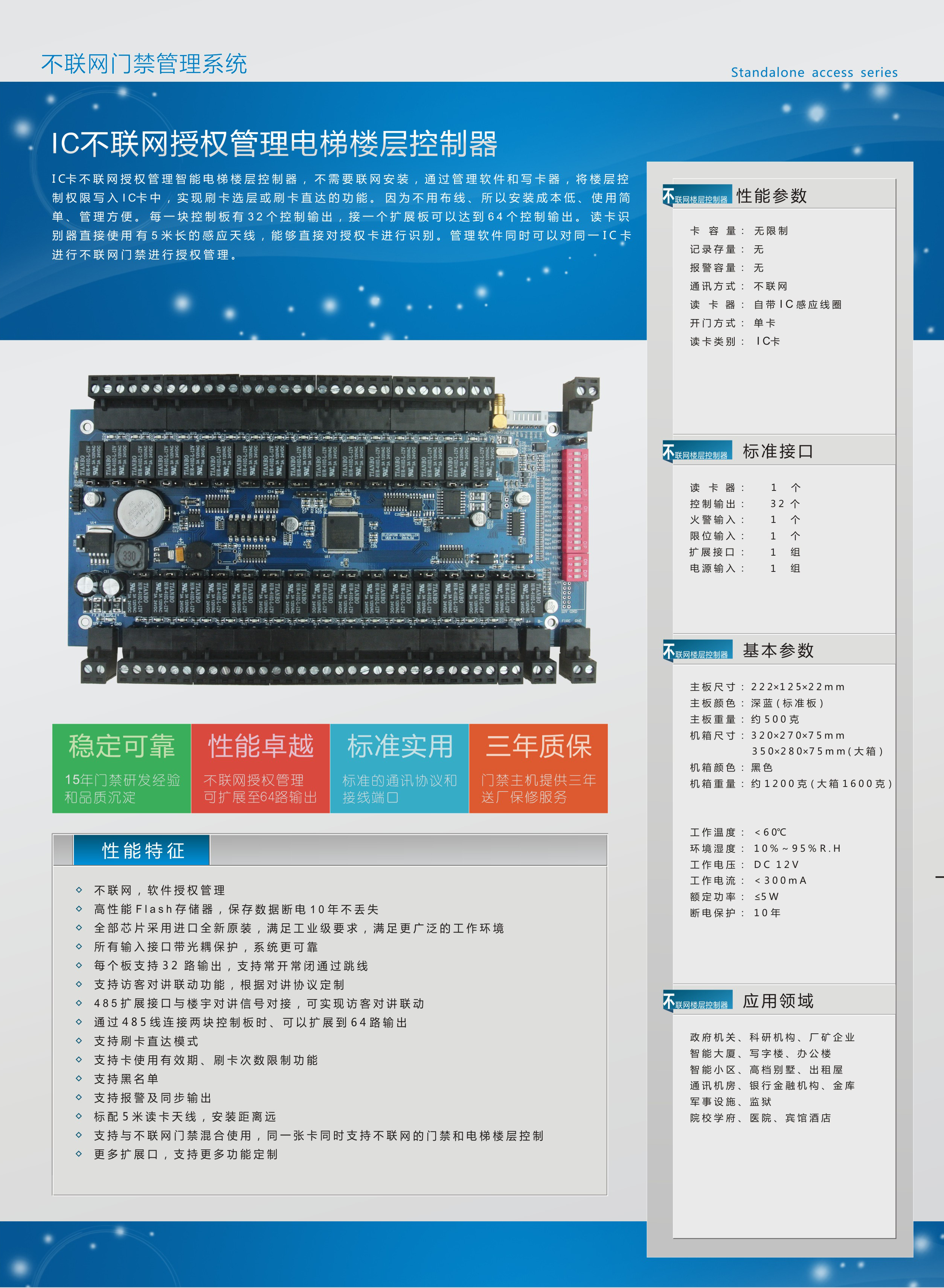

彩页下载	接线图下载	硬件说明
彩页	接线图	硬件说明

因为不用布线、所以安装成本低、使用简。单、管理方便。每一块控制板有32个控制输出，接一个扩展板可以达到64个控制输出。读卡识别器直接使用，有5米长的感应天线，能够直接对授权卡进行识别。管理软件同时可以对同一IC卡，进行不联网门禁进行授权管理。

性能特性

• 不联网，软件授权管理
• 高性能 Flash 存储器，保存数据断电 10 年不丢失
• 全部芯片采用进口全新原装，满足工业级要求，满足更广泛的工作环境
• 所有输入接口带光耦保护，系统更可靠
• 每个板支持 32 路输出，支持常开常闭通过跳线
• 支持访客对讲联动功能，根据对讲协议定制
• 485 扩展接口与楼宇对讲信号对接，可实现访客对讲联动
• 通过 485 线连接两块控制板时、可以扩展到 64 路输出
• 支持刷卡直达模式
• 支持卡使用有效期、刷卡次数限制功能
• 支持黑名单
• 支持报警及同步输出
• 读卡天线支持 5 米通讯距离，安装范围广
• 支持与不联网门禁混合使用，同一张卡同时支持不联网的门禁和电梯楼层控制
• 更多扩展口，支持更多功能定制

性能参数

• 卡 容 量： 无限制
• 记录存量： 无
• 报警容量： 无
• 通讯方式： 不联网
• 读 卡 器： 自带 IC 感应线圈
• 开门方式： 单卡
• 读卡类别： IC卡
• 不联网电梯拨码，最大支持208机号（相同机号的设备可无限个；用户卡最多可授权6个机号<或全部机号>）8位拨码器对照表。

标准接口

• 读 卡 器： 1个
• 控制输出： 32个
• 火警输入： 1个
• 限位输入： 1个
• 扩展接口： 1组
• 电源输入： 1组

基本参数

• 主板尺寸： 222×125×22mm
• 主板颜色： 深蓝 ( 标准板 )
• 主板重量： 约 500 克
• 机箱尺寸： 320×270×75mm 350×280×75mm( 大箱 )
• 机箱颜色： 黑色
• 机箱重量： 约 1200 克 ( 大箱 1600 克 )
• 工作温度： <60℃
• 环境湿度： 10% ~ 95% R.H
• 工作电压： DC 12V
• 工作电流： < 300mA
• 额定功率： ≤5W
• 断电保护： 10 年

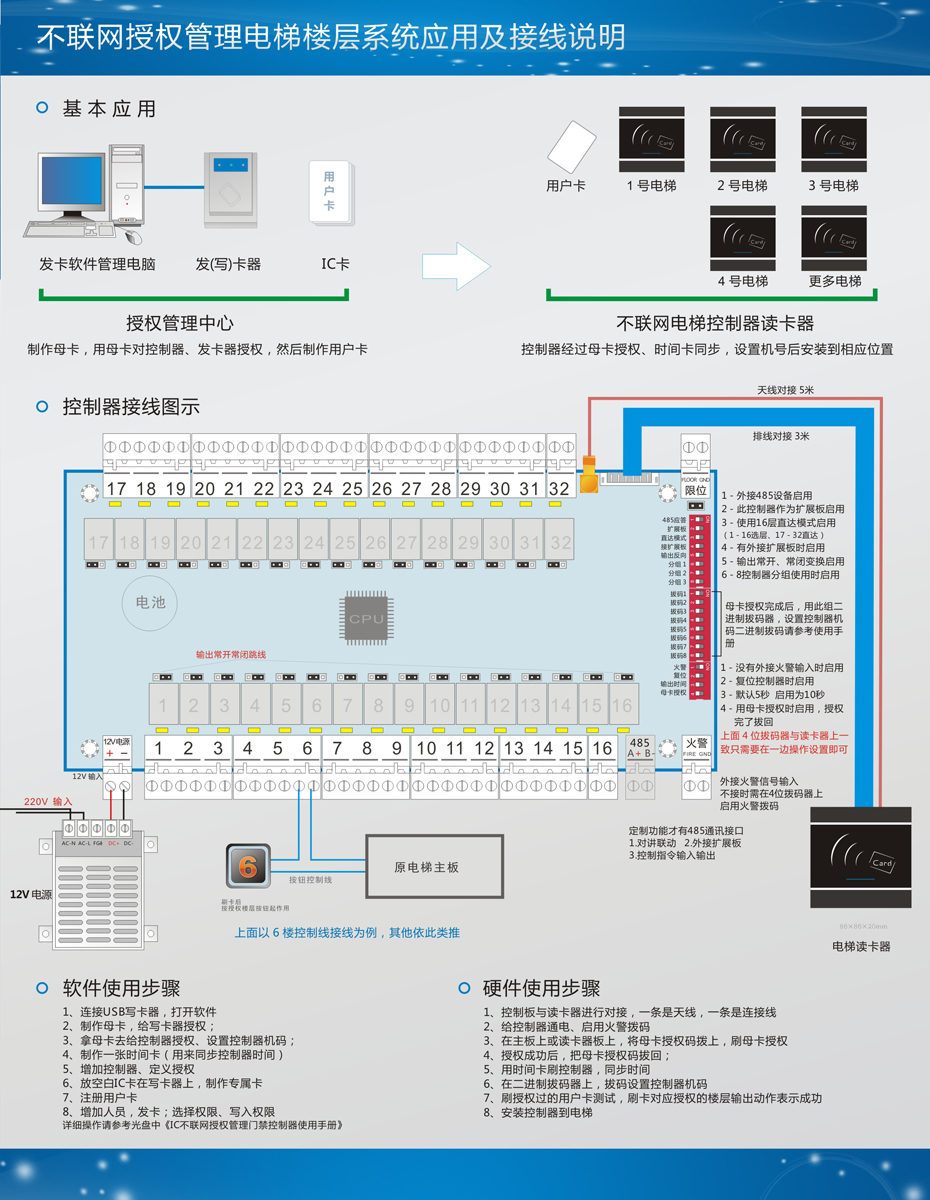

接线图

IC不联网电梯板接线图。

申明

由于产品版本升级或其他原因,本文档内容会不定期进行更新.除非另有约定,本文档仅作为 使用指导,本文档中的所有陈述,信息和建议不构成任何明示或暗示的担保.
